LX型電動單梁懸掛起重機 |
 |
簡解：
LX型電動單梁懸掛起重機，起重量為0.5～5噸，跨度為3～16米，工作級別為A3～A5（JC=25%）工作環(huán)境溫度為-25～+40℃。它與電動葫蘆配套使用，在地面進行操縱，用於一般車間及倉庫裝卸和搬運重物。
本起重機不適宜在有火災危險、爆炸危險的解質中和相對濕度大於80%或充滿腐蝕性氣體的場所里工作，也不適宜吊運熔化金屬和有毒、易燃、易爆的物品。
本起重機由主梁（橋架）、電動葫蘆、起重機運行機構、電器控制裝置等組成。運行機構采用分別驅動形式。本起重機設有安全保護裝置，如起升限位，終點限位等。并有負荷限止器可供選用。 |

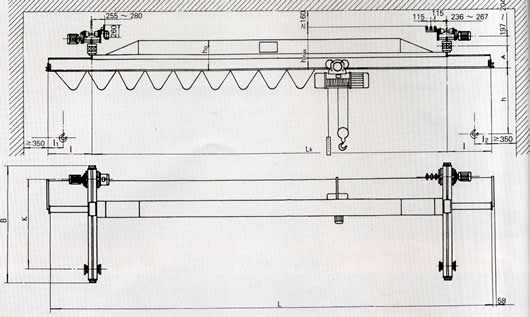

主要尺寸及技術參數(shù)
main dimensions and technical parameters:
| 起重量 Capacity Q(t) |
0.5 |
1 |
2 |
3 |
5 |
| 跨度 Span Lk(m) |
3-7.5 |
8-12 |
12.5-16 |
3-7.5 |
8-12 |
12.5-16 |
3-7.5 |
8-12 |
12.5-16 |
3-7.5 |
8-12 |
12.5-16 |
3-7.5 |
8-12 |
12.5-16 |
主梁總長
Total lenght of main girder Lk(m) |
4.5-9 |
10-14 |
14.5-18 |
4.5-9 |
10-14 |
14.5-18 |
4-8.5 |
10-14 |
14.5-18 |
4.5-9 |
10-14 |
14.5-18 |
4.5-9 |
10-14 |
14.5-18 |
起重機總重Total weight of the crane (t) |
0.69-0.99 |
1.19-1.47 |
1.16-1.94 |
0.79-1.16 |
1.33-1.65 |
2.03-2.38 |
0.93-1.28 |
1.61-2.01 |
2.10-2.45 |
1.05-1.47 |
1.72-2.40 |
2.24-3.05 |
1.25-1.67 |
1.99-2.44 |
3.06-3.61 |
| 最大輪壓Maximum Wheel Load (kN) |
6.8-7.2 |
7.9-8.7 |
9.3-10.1 |
11.8-12.0 |
12.6-13.3 |
11.2-11.9 |
19.6-19.8 |
16.5-17.1 |
17.1-17.8 |
22.8-21.7 |
22.8-23.2 |
23.4-24.0 |
36.2-33.9 |
35.4-35.6 |
36.1-36.8 |
| A (mm) |
290 |
340 |
370 |
340 |
370 |
410 |
370 |
410 |
420 |
440 |
420 |
450 |
| h (mm) |
～556 |
～719 |
～837 |
～939 |
～1107 |
| h0 (mm) |
200-273 |
328 |
362 |
250-328 |
362 |
600 |
362 |
600 |
395 |
630 |
395 |
640 |
740 |
| h max (mm) |
774 |
824 |
854 |
824 |
854 |
894 |
854 |
894 |
904 |
924 |
904 |
934 |
| l (mm) |
750 |
1000 |
750 |
1000 |
500 |
1000 |
750 |
1000 |
750 |
1000 |
| 11(mm) |
234 |
256 |
277.5 |
278.5 |
301.5 |
| 12(mm) |
153.5 |
134 |
152.5 |
151 |
170 |
| B (mm) |
1500 |
2000 |
2500 |
1500 |
2000 |
2500 |
1500 |
2000 |
2500 |
1500 |
2000 |
2500 |
1500 |
2000 |
2500 |
| K (mm) |
1000 |
1500 |
2000 |
1000 |
1500 |
2000 |
1000 |
1500 |
2000 |
1000 |
1500 |
2000 |
1000 |
1500 |
2000 |
|
| 主要性能參數(shù) Main Characteristics: |
| 起重量capacity |
t |
0.5;1;2;3;5 |
起重機運行機構
travelling mechanism |
運行速度 travelling speed |
m/min |
28.2 |
| 減速比 reduction ratio |
|
20 |
電動機
motor |
型號 type |
|
ZDY1-12-4 |
| 功率 power |
kW |
2×0.4 |
| 轉速 speed |
r/min |
1380 |
電動葫蘆
electric hoist |
起升機構
lifting
mechanism |
型號 type |
|
CD1;MD1 |
| 速度 speed |
m/min |
8;0.8/8 |
| 高度 height |
m |
6;9,12;18;24;30 |
運行機構
travelling
mechanism |
速度 speed |
m/min |
20 |
| 電動機 motor |
錐形鼠龍形 conical squirrel-cage
model. |
| 工作級別 service duty |
A3～A5,JC=25% |
| 電源 power supply |
3相phase,50Hz,380V |
| 車輪直徑 wheel diameter(mm) |
ø130 |
| 軌道工字鋼 l-beam of track
rail |
20a～45C(GB 706-65) |
|
|
| |
|
| |
| |
|
|
|
|
